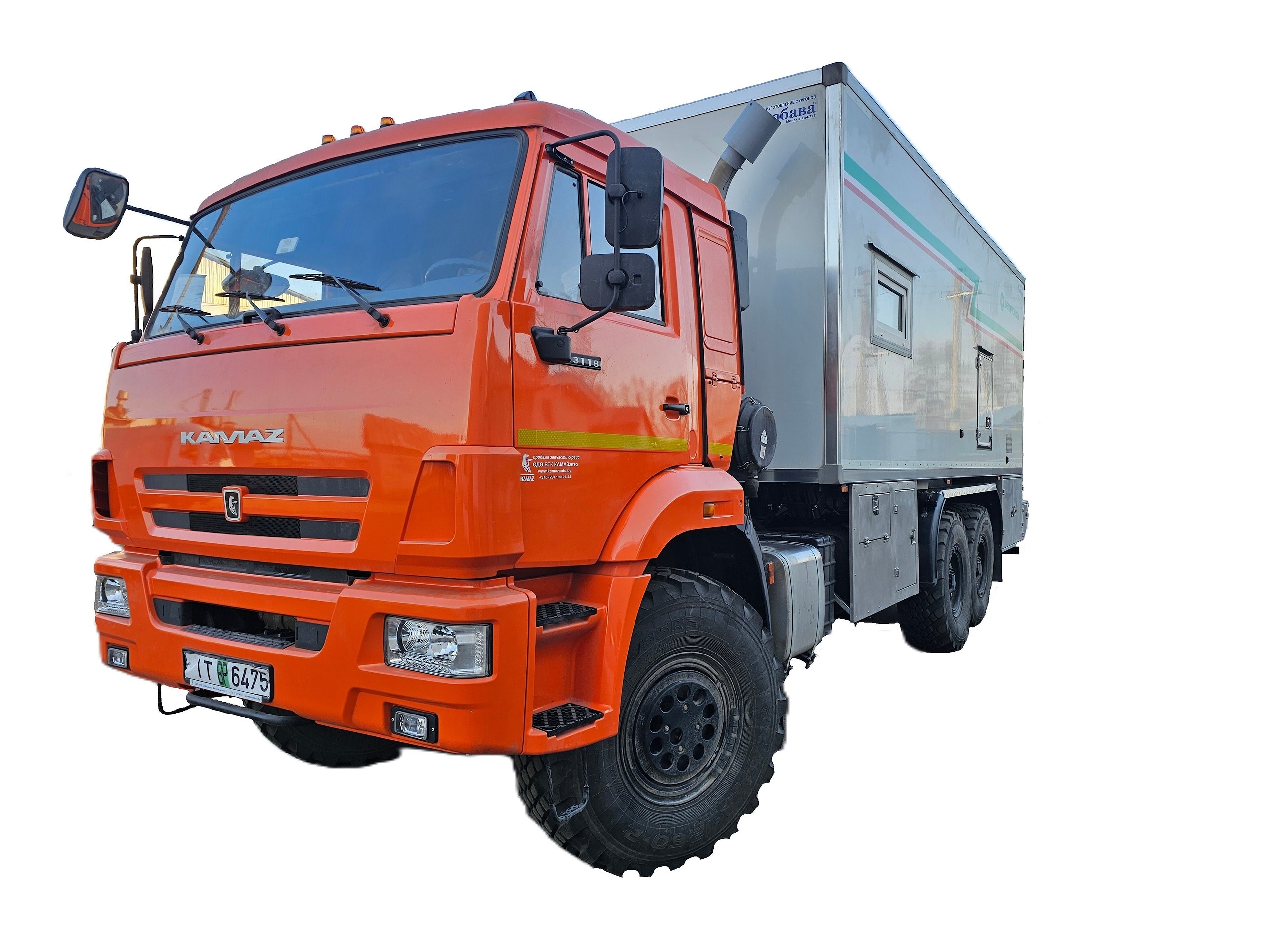

АФМ-43118 «Любава» в комплектации «Каротажный подъемник ПКС-5Г» на шасси КАМАЗ 43118

Техническое описание автомобиля специального АФМ-43118 «Любава» в комплектации «Каротажный подъемник ПКС-5Г» на шасси КАМАЗ 43118

Подъёмник предназначен для выполнения операций по замыву перфосистем в горизонтальные участки скважин с использованием кабеля геофизического, проведения спускоподъемных операций в поисковых, разведочных и эксплуатационных скважинах на нефть и газ с применением кабеля грузонесущего геофизического.

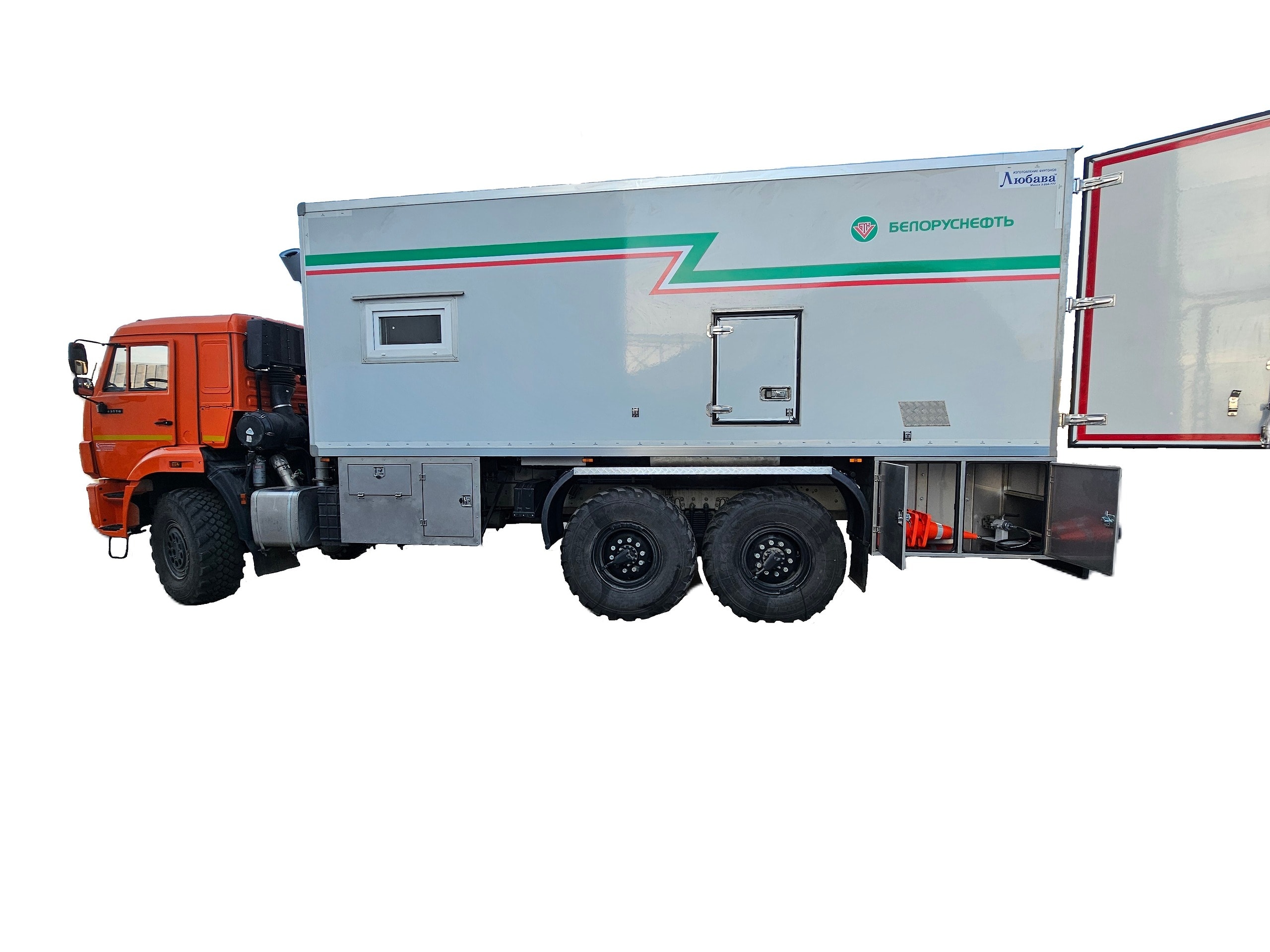

Подъемник монтируется на длиннобазовом автомобильном шасси с колесной формулой 6х6, предназначенном для эксплуатации в сложных дорожных и климатических условиях.

Кузов подъемника предназначен для установки внутри него спускоподъемного оборудования, специального технологического оборудования, систем жизнеобеспечения и отопления, для перевозки приборов, необходимых для выполнения работ, для защиты от газов и атмосферных осадков и для работы геофизика и машиниста при проведении исследований и работ на скважинах.

Габаритные размеры кузова (ориентировочные):

- длина 6500 мм

- ширина 2500 мм

- высота 2300 мм

Задние распашные двери кузова открываться на 270° и в открытом положении надежно фиксироваться.

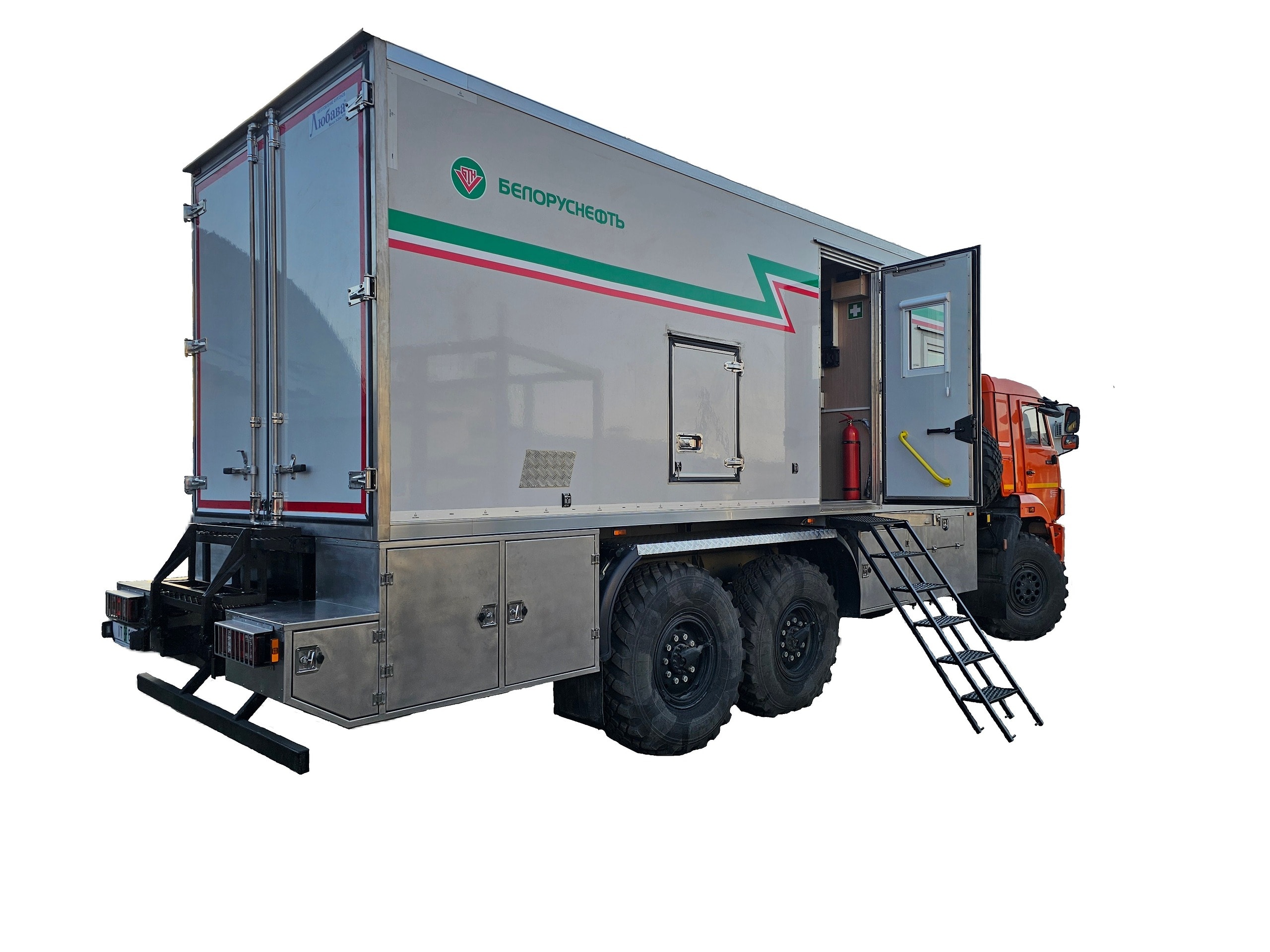

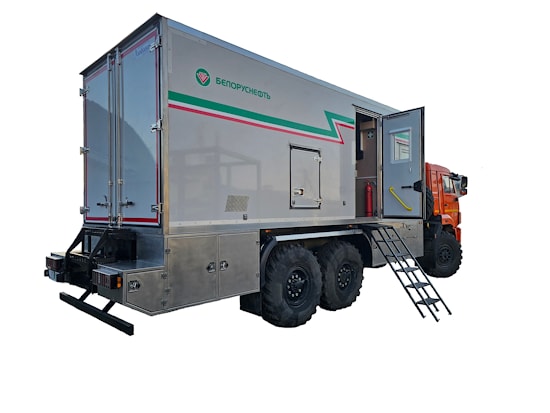

Кузов имеет боковой вход с лестницей, оборудованной перилами. Лестница при установке упирается в землю (настил), снабжена устройством, предотвращающим возможность сдвига и опрокидывания.

Оборудование подъемника размещаться в кузове, разделенном на два отсека:

- лабораторный отсек;

- отсек для спуска-подъемного агрегата и вспомогательного оборудования (далее – отсек СПА).

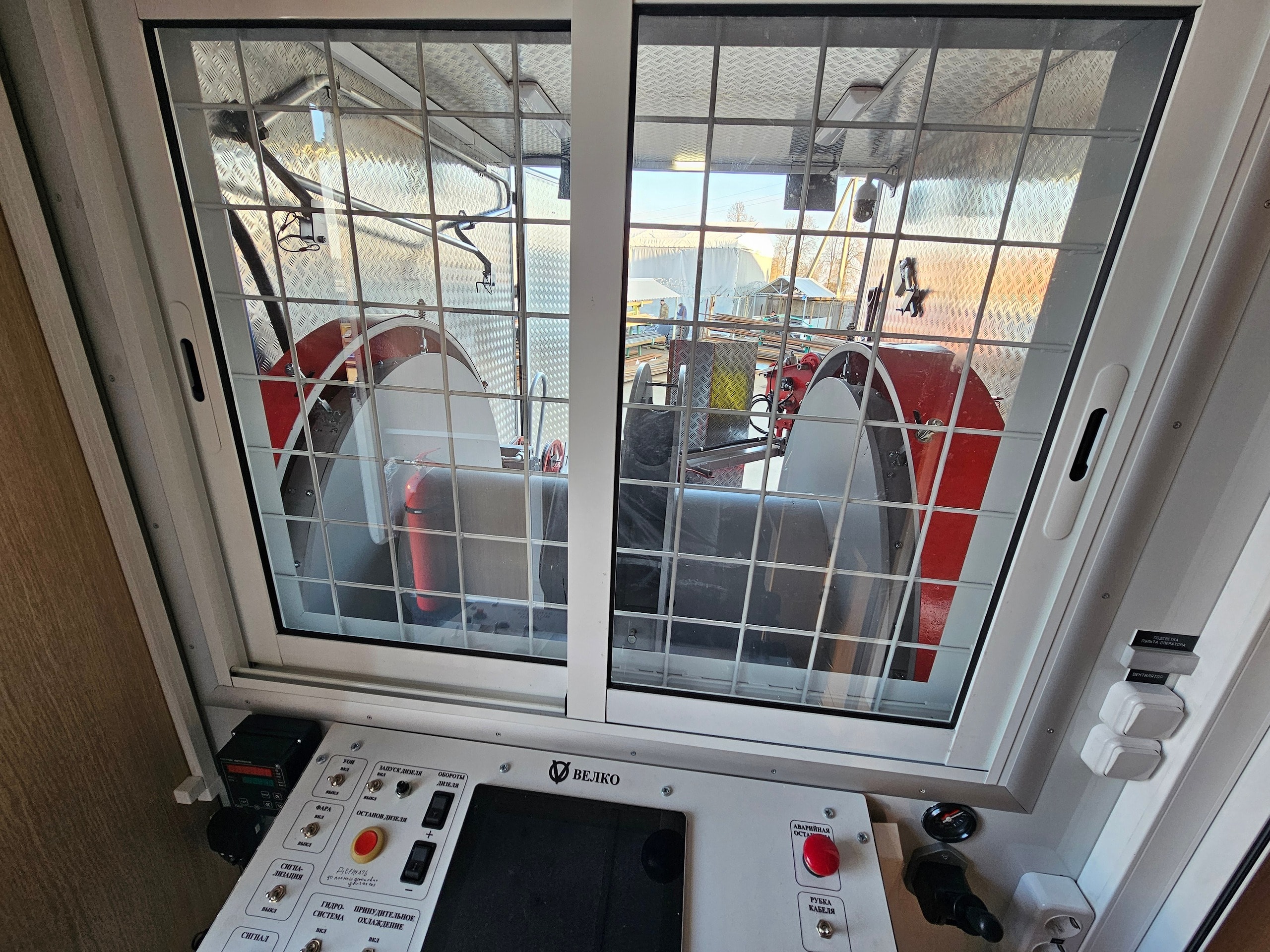

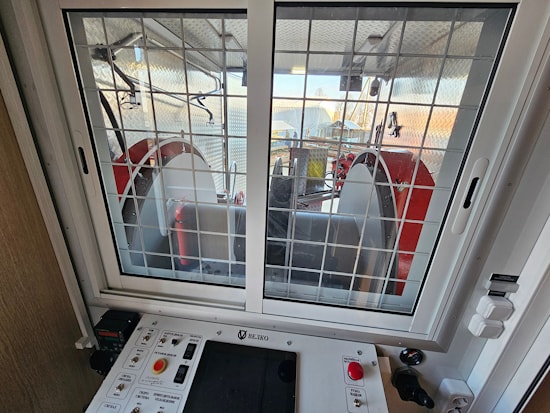

Лабораторный отсек предназначен для размещения пульта управления СПА, систем жизнеобеспечения, приточно-вытяжной вентиляции и др.

Габаритные размеры отсека (внутренние размеры не менее, ориентировочные):

- длина, не менее 3500мм

- ширина, не менее 2300мм

- высота, не менее 2000мм

Лабораторный отсек имеет два наружных окна с двойным остеклением, с возможностью их открытия как полностью, так и на проветривание, москитными сетками и солнцезащитными жалюзи.

Имеет надёжные уплотнения, предотвращающие попадание газов (включая вредные и токсичные) на рабочие места геофизического персонала.

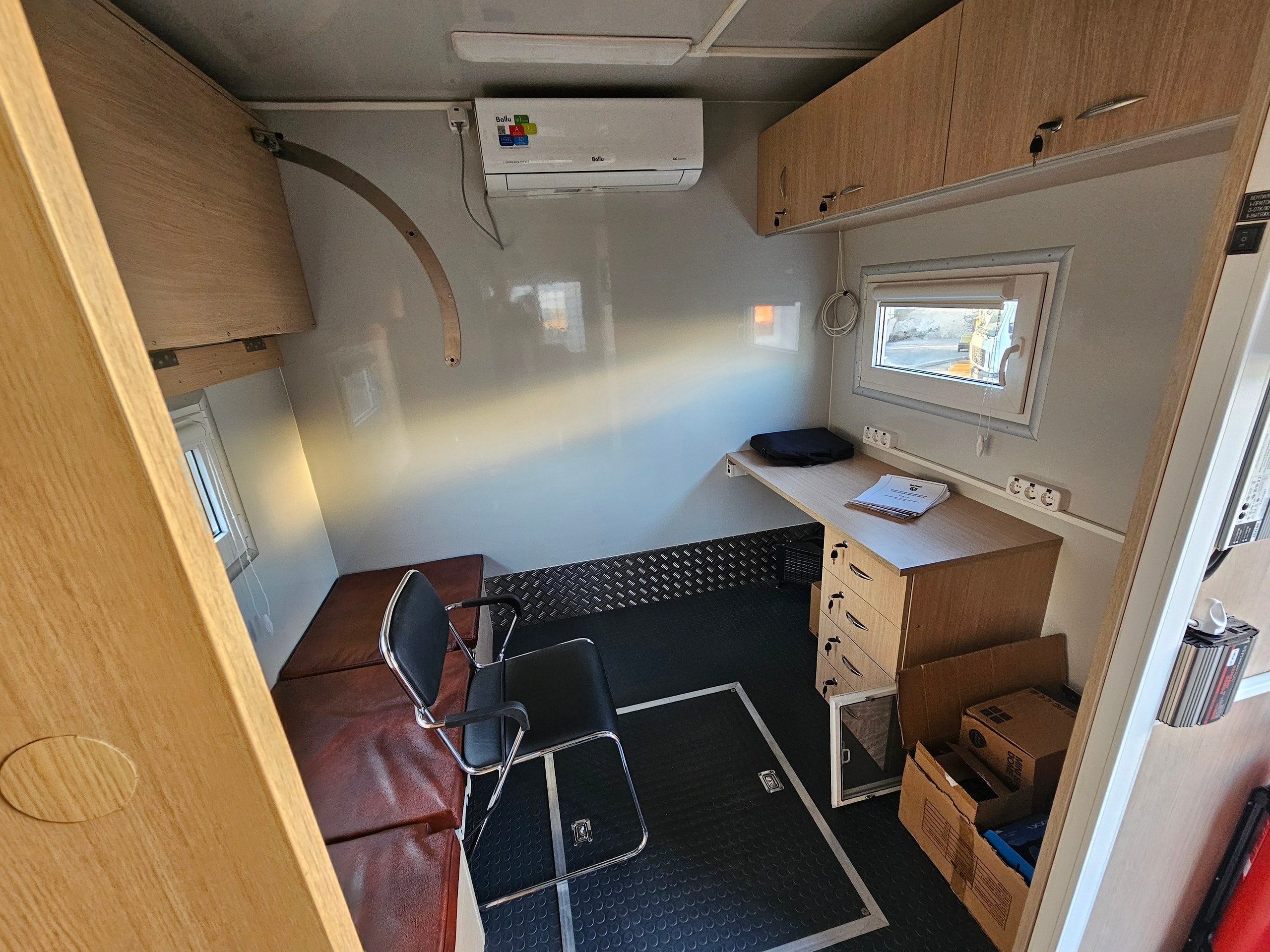

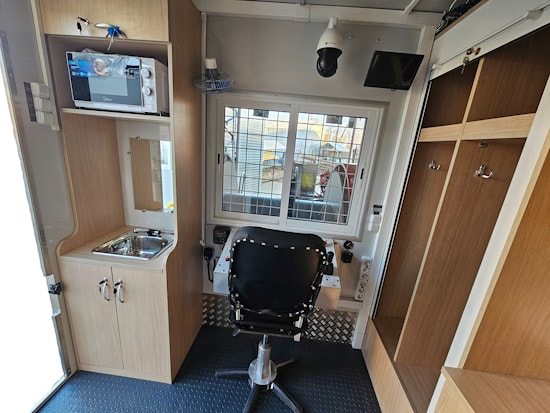

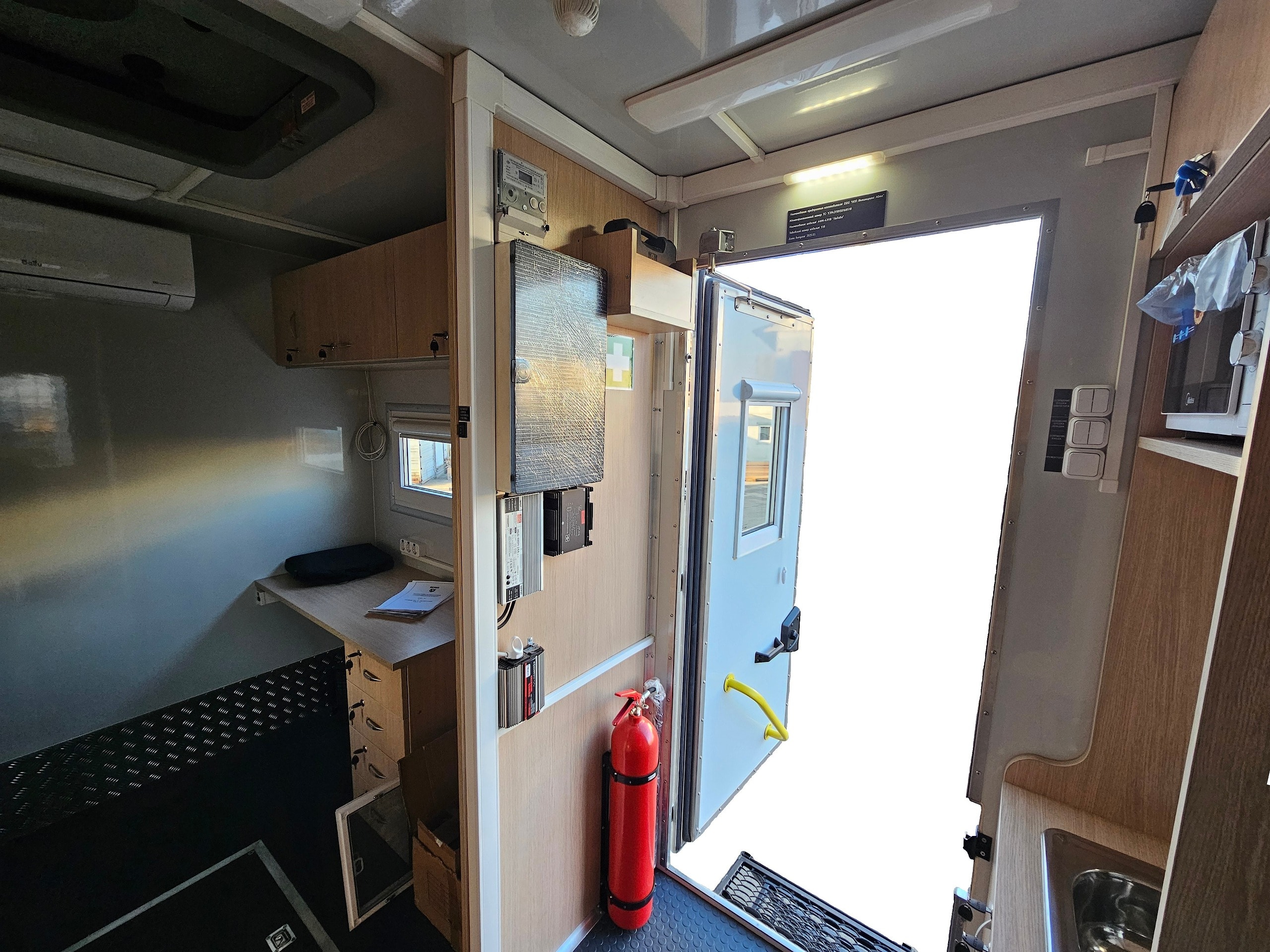

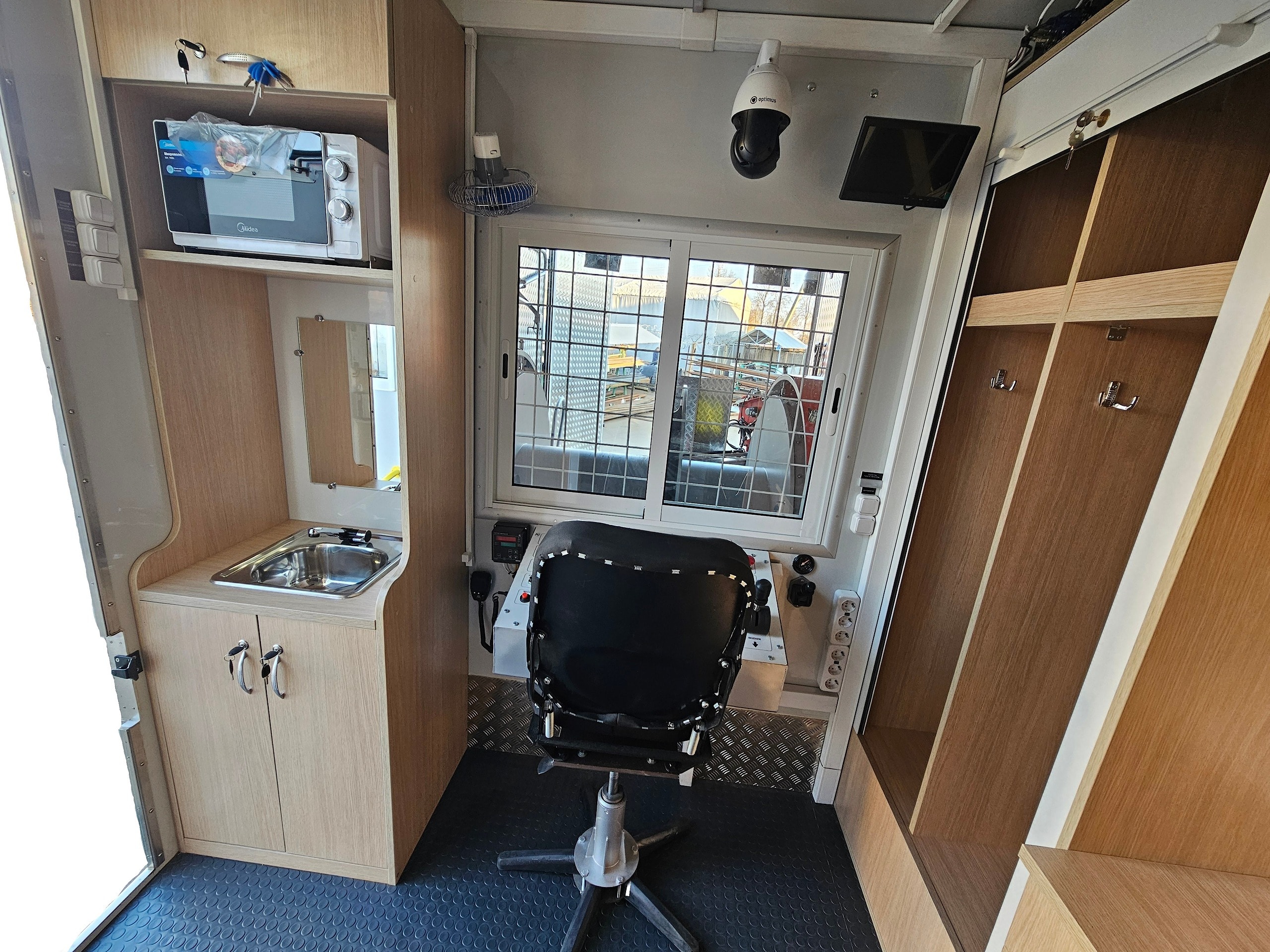

В лабораторном отсеке размещаются:

- два спальных места, нижние спальное место трансформируется в рабочий стол и два кресла, оборудованных ремнями безопасности;

- шкаф для одежды (1 шт.), двухсекционный (1-я секция для рабочей одежды, 2-я для чистой одежды), материал изготовления ламинированная ДСП;

- операторский стол (2 шт.), (предусмотрены выдвижные ящики для инструмента, документации);

- тумба-умывальник с зеркалом, емкостью для чистой и серой воды;

- два кресла (1 – для оператора, 1 – для машиниста);

- и другое согласно комплектности.

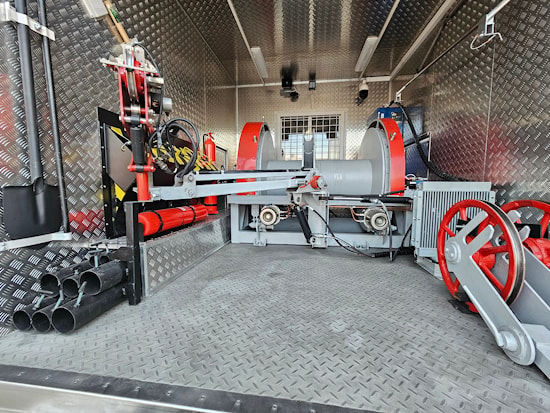

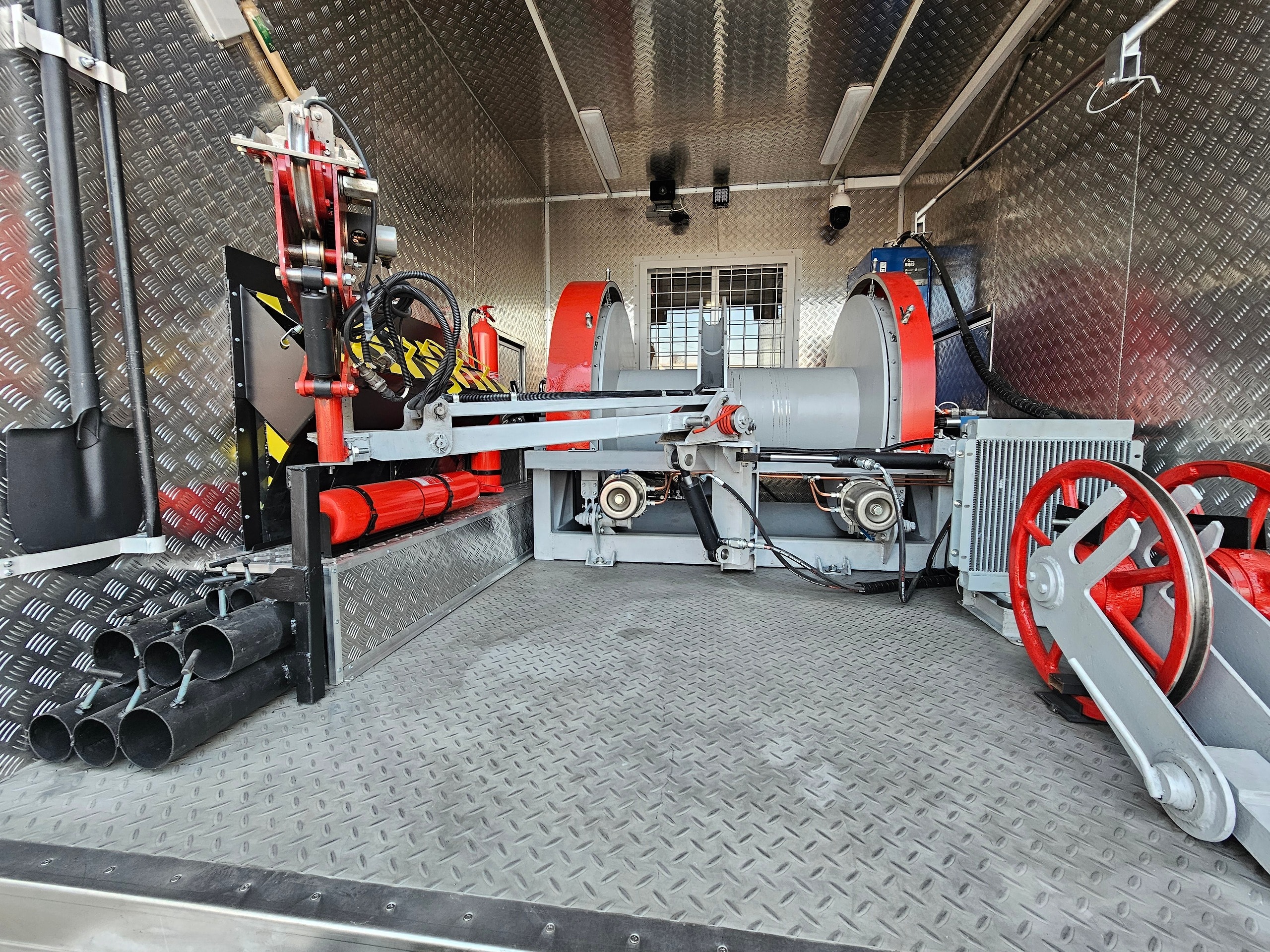

В отсеке СПА располагаются и имеют приспособления для крепления в транспортном положении:

- лебёдка под кабель с гидроприводом замкнутого типа и устройством укладки кабеля;

- устройство измерения глубины, скорости, натяжения кабеля и магнитной метки;

- направляющий и подвесной ролики с ледорезом;

- противооткатные упоры – 4 шт.;

- шанцевый инструмент (безискровый/омедненный);

- крепление и огнетушитель ОУ-6 – 2 шт.

Лебёдка отсека СПА предназначена для проведения спускоподъемных операций при геофизических исследованиях и работах в скважинах и обеспечивает спуск геофизических приборов и оборудования на грузонесущих кабелях в скважину на заданную глубину и подъём геофизических приборов и оборудования из скважины.

Лебёдка подъемника оснащена гидроприводом закрытого типа с использованием гидравлического планетарного редуктора, встроенного в барабан лебёдки.

Гидропривод лебедки имеет технические характеристики, обеспечивающие необходимые тяговые и скоростные режимы работы подъемника и его узлов.

Конструктивное исполнение гидропривода лебедки обеспечивает безаварийную работу в экстремальных условиях (прихват скважинного оборудования, зажим грузонесущего геофизического кабеля в скважине), имеет прочностной запас узлов и деталей.

Конструкция лебёдки позволяет размещение двухсекционного барабана. Обеспечена возможность лёгкой замены (монтажа/демонтажа) барабана лебёдки.

Барабан лебедки двухсекционный и вмещает не менее 5500 м кабеля грузонесущего геофизического диаметром 7,32мм, не менее 5500 м кабеля грузонесущего геофизического диаметром 9,4 мм, с креплением кабеля и кабельного наконечника на неработающей секции барабана.
